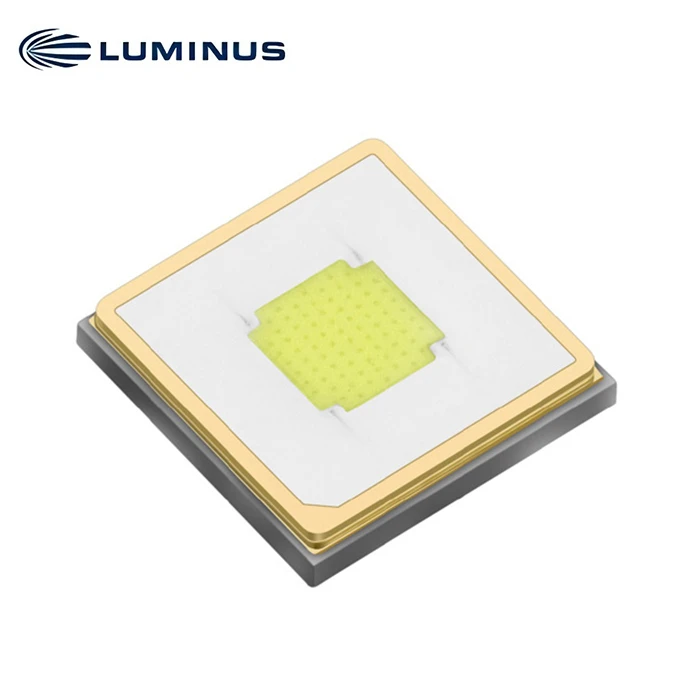

SFT-40-WES Gen 2

LED diode za hortikulturu

Pošaljite upit

Preuzimanje datoteka

Opis

SFT-40-WES Gen 2 bijele LED diode velike snage

Značajke
SFT bijela serija snažan je izvor svjetlosti za kritične rasvjetne aplikacije snopa. Ravni prozor SFT bijelog LED-a rezultira puno manjom površinom koja emitira svjetlost od poklopca u-obliku kupole, što omogućuje manju optiku i veću optičku učinkovitost u sustavima usmjerene rasvjete.
• Vertikalni čip s velikom gustoćom lumena i malim kutom emitiranja, idealan za učinkovito oblikovanje optičkog snopa za postizanje visokog intenziteta, uskog kuta snopa i velike udaljenosti snopa.
• Fosfor-na-čipu s vrhunskom ujednačenošću boje preko kutova zračenja, pružajući homogenu boju u točkama snopa.
• Maksimalna pogonska struja: 8 A
• Temperatura boje: 5000K, 5700K, 6500K
• Indeks reprodukcije boja: Tip. 73 (5000K, 5700K), Tip. 70 (6500K)
• Niska toplinska otpornost: 0,7 stupnjeva /W
• ANSI-kompatibilni spremnici kromatike
• Električni izoliran toplinski put
• 8 kV HBM ESD ocjena prema ANSI/ESDA/JEDEC JS-001

Prijave

• Prijenosna svjetla
• Svjetla za bicikle
• Automobilska pomoćna svjetla
• LED radna svjetla
• Vanjska rasvjeta i rasvjeta na cesti
• Industrijska rasvjeta High Bay
• Zabavna rasvjeta
• Usmjerena rasvjetna tijela

Naručivanje brojeva dijelova1

CRI	CCT	Svjetlosni tok		Šifra kompleta spremnika za kromatičnost3	Naručivanje brojeva dijelova
		Minimalni spremnik toka1	Minimalni protok²
Min. 70	5000K	F8	610 lm	501	SFT-40-WE50-F2-F8501
				502	SFT-40-WE50-F2-F8502
		F9	640 lm	501	SFT-40-WE50-F2-F9501
				502	SFT-40-WE50-F2-F9502
	5700K	F8	610 lm	571	SFT-40-WE57-F2-F8571
				572	SFT-40-WE57-F2-F8572
		F9	640 lm	571	SFT-40-WE57-F2-F9571
				572	SFT-40-WE57-F2-F9572
Tip. 70 Min. 65	6500K	F8	610 lm	651	SFT-40-WS65-F2-F8651
				652	SFT-40-WS65-F2-F8652
				703	SFT-40-WS65-F2-F8703
		F9	640 lm	651	SFT-40-WS65-F2-F9651
				652	SFT-40-WS65-F2-F9652

Struktura grupiranja

Spajanje svjetlosnog toka1,2

Flux Bin kod	Spajanje @ 1500 mA			Korelirani minimalni tok (lm) @ Tj=85 stupanj 2
	Tj= 85 stupanj		Tj= 25 stupanj	Korelirani minimalni tok (lm) @ Tj=85 stupanj 2
	Minimum Protok (lm)	Maksimalno Protok (lm)	Minimum Protok (lm)	700 mA	3000 mA	6000 mA	8000 mA
F7	580	610	650	290	1038	1757	2123
F8	610	640	683	305	1092	1848	2233
F9	640	680	717	320	1146	1939	2342
G1	680	720	762	340	1217	2060	2489
G2	720	760	806	360	1289	2182	2635

Biranje naprijed napona3

Kod pretinca napona3	Binning @ 1500 mA, Tj= 85 stupanj
Kod pretinca napona3	Minimalni napon (V)	Maksimalni napon (V)
VH	2.5	2.7
VJ	2.7	2.9
VK	2.9	3.1

Struktura grupiranja

Koordinate združivanja kromatičnosti

CCT	Kanta za smeće Kodirati	CIEx	CIEy	Kanta za smeće Kodirati	CIEx	CIEy	Kanta za smeće Kodirati	CIEx	CIEy	Kanta za smeće Kodirati	CIEx	CIEy
5000K	DA	0.3371	0.3490	DB	0.3376	0.3616	DC	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	DE	0.3381	0.3762	DF	0.3480	0.3840	DG	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	CA	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	CF	0.3290	0.3690	CG	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	BA	0.3048	0.3207	BB	0.3028	0.3304	PRIJE KRISTA	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	bh	0.3068	0.3113	BITI	0.3005	0.3415	BF	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059
7500K	AA	0.2950	0.297	AB	0.2920	0.3060	AC	0.2984	0.3133	OGLAS	0.2984	0.3133
		0.2920	0.306		0.2895	0.3135		0.2962	0.3220		0.3048	0.3207
		0.2984	0.3133		0.2962	0.3220		0.3028	0.3304		0.3068	0.3113
		0.3009	0.3042		0.2984	0.3133		0.3048	0.3207		0.3009	0.3042
	AH	0.2980	0.2880	AE	0.2895	0.3135	AF	0.2962	0.3220	AG	0.3037	0.2937
		0.2950	0.2970		0.2870	0.3210		0.2937	0.3312		0.3009	0.3042
		0.3009	0.3042		0.2937	0.3312		0.3005	0.3415		0.3068	0.3113
		0.3037	0.2937		0.2962	0.3220		0.3028	0.3304		0.3093	0.2993

Apsolutne maksimalne ocjene

Parametar		Simbol	Vrijednosti	Jedinica
Istosmjerna struja	Minimum	Ako min	0.1	A
Istosmjerna struja	Maksimalno	Ako je max	8.0	A
Unaponska struja (t<10 ms, Duty Cycle < 10%)		I s	10.0	A
Reverzni napon (@ If= 10 mA)		V r	5	V
Rasipanje snage		PD	29	W
Temperatura spoja		Tj	150	stupanj
Raspon radne temperature		T opr	-40 do 100	stupanj
Raspon temperature skladištenja		T stg	-40 do 100	stupanj
ESD otporni napon HBM prema ANSI/ESDA/JEDEC JS-001		VHBM	8	kV
ESD otporni napon CDM prema ANSI/ESDA/JEDEC JS-002		VCDM	1	kV

Karakteristike

Parametar		Simbol	Vrijednost		Jedinica
			WS	MI
Indeks reprodukcije boja1 (Tj=85 stupanj )	Minimum	CRI min	65	70
	Tipično	CRItyp	70	-
Kut gledanja (FWHM)		2θ1/2	120		stupanj
Prednji napon (If=1500 mA, Tj=85 stupanj )	Minimum	Vf min	2.5		V
	Tipično	Vf tip	2.8
	Maksimalno	Vf maks	3.1
Temperaturni koeficijent napona		∂Vf/∂T	-1.3		mV/ stupanj
Toplinski otpor (električni) Spoj/točka lemljenja		Rthjs-EL	0.7		stupanj /W
