Opis

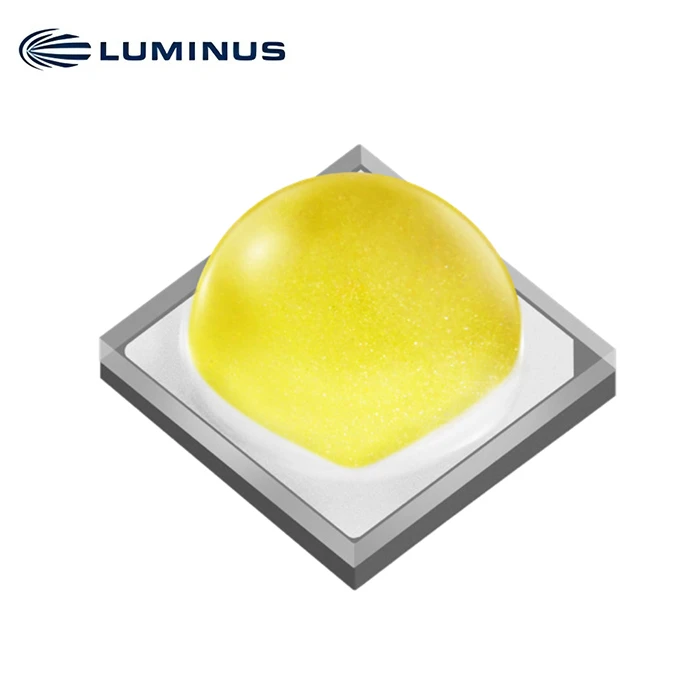

SST-36F-W-AL F-Line bijele LED diode velike snage
Značajke
• Flip chip u optimiziranom keramičkom pakiranju ima tipični svjetlosni izlaz od 741 lm @ 1,5 A, 85 stupnjeva (6500K).
• Izvrsna izvedba cijene po lumenu.
• Svjetlosna učinkovitost: do 176 lm/W @700 mA, 85 stupnjeva (6500K)
• Maksimalna pogonska struja: 3 A
• Temperatura boje: 5000K, 5700K, 6500K
• Indeks reprodukcije boja: 65, 70
• Niska toplinska otpornost: 1,9 stupnjeva /W
• Standardna ANSI-kompatibilna središnja 4 spremnika za kromatičnost.
• Električni izoliran toplinski put.
• 8 kV HBM ESD ocjena prema ANSI/ESDA/JEDEC JS-001.
Prijave
• Vanjska rasvjeta i rasvjeta na cesti
• Unutarnja i linearna rasvjeta
• Svjetla stadiona
• Reflektori
• Radna svjetla
• Prijenosna svjetla
Naručivanje brojeva dijelova
|
CRI |
CCT |
Svjetlosni tok |
Kromatičnost Komplet kante 3 |
Broj dijela za naručivanje |
|
|
Minimalni spremnik toka1 |
Minimalni tok2 |
||||
|
Min. 70 |
5000 K |
G1 |
680 lm |
502 |
SST-36F-WE50-AL-G1502 |
|
5700 K |
G1 |
680 lm |
572 |
SST-36F-WE57-AL-G1572 |
|
|
Tip. 70 Min. 65 |
6500 K |
G1 |
680 lm |
652 |
SST-36F-WS65-AL-G1652 |
|
G1 |
680 lm |
705 |
SST-36F-WS65-AL-G1705 |
||
Posude za svjetlosni tok
|
Flux Bin |
Spajanje @ 1500 mA |
Korelirani minimalni tok (lm) @ Tj=85 stupanj 2 |
||||
|
T=85 stupanj 1 j |
T=25 stupanj j |
|||||
|
Minimalni tok (lm) |
Maksimalni tok (lm) |
Minimalni tok (lm) |
700 mA |
2000 mA |
3000 mA |
|
|
F9 |
640 |
680 |
711 |
320 |
819 |
1139 |
|
G1 |
680 |
720 |
756 |
340 |
870 |
1210 |
|
G2 |
720 |
760 |
800 |
360 |
922 |
1282 |
|
G3 |
760 |
815 |
844 |
380 |
973 |
1353 |
Prednji spremnici napona
|
Spremnik za napon |
Binning @ 1500 mA, Tj= 85 stupanj |
|
|
Minimalni napon (V) |
Maksimalni napon (V) |
|
|
VJ |
2.7 |
2.9 |
|
VK |
2.9 |
3.1 |
|
VL |
3.1 |
3.3 |
Koordinate združivanja kromatičnosti
|
CCT |
Kanta za smeće |
CIEx |
CIEy |
Kanta za smeće |
CIEx |
CIEy |
Kanta za smeće |
CIEx |
CIEy |
Kanta za smeće |
CIEx |
CIEy |
|
5000K |
DA |
0.3371 |
0.3490 |
DB |
0.3376 |
0.3616 |
DC |
0.3463 |
0.3687 |
DD |
0.3451 |
0.3554 |
|
0.3451 |
0.3554 |
0.3463 |
0.3687 |
0.3551 |
0.3760 |
0.3533 |
0.3620 |
|||||
|
0.3440 |
0.3427 |
0.3451 |
0.3554 |
0.3533 |
0.3620 |
0.3515 |
0.3487 |
|||||
|
0.3366 |
0.3369 |
0.3371 |
0.3490 |
0.3451 |
0.3554 |
0.3440 |
0.3427 |
|||||
|
5700K |
CA |
0.3215 |
0.3350 |
CB |
0.3207 |
0.3462 |
CC |
0.3290 |
0.3538 |
CD |
0.3290 |
0.3417 |
|
0.3290 |
0.3417 |
0.3290 |
0.3538 |
0.3376 |
0.3616 |
0.3371 |
0.3490 |
|||||
|
0.3290 |
0.3300 |
0.3290 |
0.3417 |
0.3371 |
0.3490 |
0.3366 |
0.3369 |
|||||
|
0.3222 |
0.3243 |
0.3215 |
0.3350 |
0.3290 |
0.3417 |
0.3290 |
0.3300 |
|||||
|
6500K |
BA |
0.3048 |
0.3207 |
BB |
0.3028 |
0.3304 |
PRIJE KRISTA |
0.3115 |
0.3391 |
BD |
0.3130 |
0.3290 |
|
0.3130 |
0.3290 |
0.3115 |
0.3391 |
0.3205 |
0.3481 |
0.3213 |
0.3373 |
|||||
|
0.3144 |
0.3186 |
0.3130 |
0.3290 |
0.3213 |
0.3373 |
0.3221 |
0.3261 |
|||||
|
0.3068 |
0.3113 |
0.3048 |
0.3207 |
0.3130 |
0.3290 |
0.3144 |
0.3186 |
|||||
|
BG |
0.3144 |
0.3186 |
bh |
0.3068 |
0.3113 |
|||||||
|
0.3221 |
0.3261 |
0.3144 |
0.3186 |
|||||||||
|
0.3231 |
0.3120 |
0.3161 |
0.3059 |
|||||||||
|
0.3161 |
0.3059 |
0.3093 |
0.2993 |
|||||||||
|
7500K |
AA |
0.2950 |
0.297 |
OGLAS |
0.2984 |
0.3133 |
AG |
0.3037 |
0.2937 |
AH |
0.2980 |
0.2880 |
|
0.2920 |
0.306 |
0.3048 |
0.3207 |
0.3009 |
0.3042 |
0.2950 |
0.2970 |
|||||
|
0.2984 |
0.3133 |
0.3068 |
0.3113 |
0.3068 |
0.3113 |
0.3009 |
0.3042 |
|||||
|
0.3009 |
0.3042 |
0.3009 |
0.3042 |
0.3093 |
0.2993 |
0.3037 |
0.2937 |
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Vrijednosti |
Jedinica |
|
|
Istosmjerna struja |
Minimum |
Ako min |
0.1 |
A |
|
Maksimalno |
Ako je max |
3.0 |
||
|
Unaponska struja (t<10 ms, Duty Cycle < 10%) |
I s max |
5 |
||
|
Reverzni napon (Ir= 10 mA) |
V r |
5 |
V |
|
|
Rasipanje snage |
PD |
10 |
W |
|
|
Temperatura spoja |
T j |
150 |
stupanj |
|
|
Raspon radne temperature |
T opr |
-40 do 100 |
||
|
Raspon temperature skladištenja |
T stg |
-40 do 100 |
||
|
ESD otporni napon ANSI/ESDA/JEDEC JS-001 (HBM) |
VESD |
8 |
kV |
|
|
ESD otporni napon ANSI/ESDA/JEDEC JS-002 (CDM) |
VCDM |
1 |
||
Karakteristike
|
Parametar (If=1500 mA, Tj= 85 stupanj ) |
Simbol |
Vrijednost |
Jedinica |
|||
|
WS |
MI |
|||||
|
Indeks reprodukcije boja1 (Tj=85 stupanj ) |
Minimum |
CRImin |
65 |
70 |
||
|
Tipično |
CRI tip |
70 |
- |
|||
|
Napon naprijed |
Minimum |
Vf min |
2.7 |
V |
||
|
Tipično |
Vf tip |
3.0 |
||||
|
Maksimalno |
Vf max |
3.3 |
||||
|
Kut gledanja |
2θ1/2 |
130 |
stupanj |
|||
|
Temperaturni koeficijent napona |
ΔVf/ΔT |
-1.4 |
mV/ stupanj |
|||
|
Električni toplinski otpor (spoj do točke lemljenja)2 |
Rth JS elek |
1.9 |
stupanj /W |
|||
